Une boîte à double charnières (2)

Bonjour à tous !!!

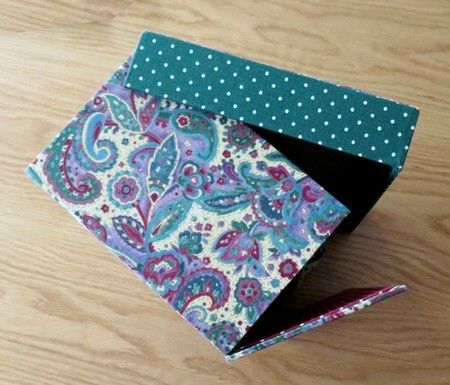

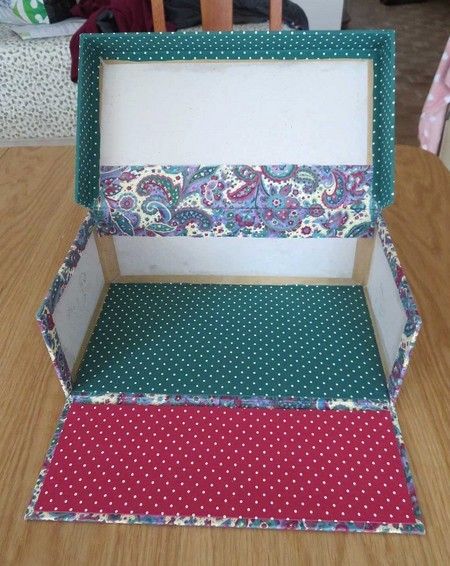

Voici quelques photos prises pendant la réalisation

de la BDC :

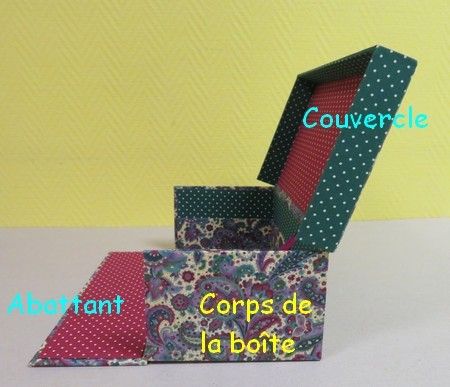

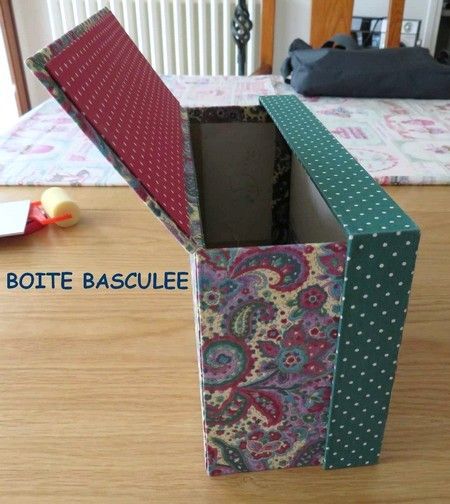

Je dissocie la boîte en 3 parties :


1) Le corps de la boîte

sur lequel on va créer les 2 charnières.



2) Le couvercle


qui sera gainé de son côté en trois fois :

le retour, la tranche arrière, le dessus.



3) L’abattant


qui sera gainé comme un simple plat rectangulaire.









1) Le corps de la boîte :

Pour le corps, gainer les côtés et le dos.

La réserve haute doit mesurer 4 cm

au niveau du dos

car elle sert à fabriquer

la charnière du couvercle.

1,5 cm pour les autres réserves.



2) Le couvercle :




1) Pour le retour du couvercle,

on gaine d'abord les côtés et le devant.

(La bande sera assez large pour être rembordée

entière à l'intérieur,

afin d'éviter les sur-épaisseurs)


2) Il faudra dans un second temps,

coller une bande de tissu

sur la tranche arrière du couvercle

pour cacher la tranche du carton.

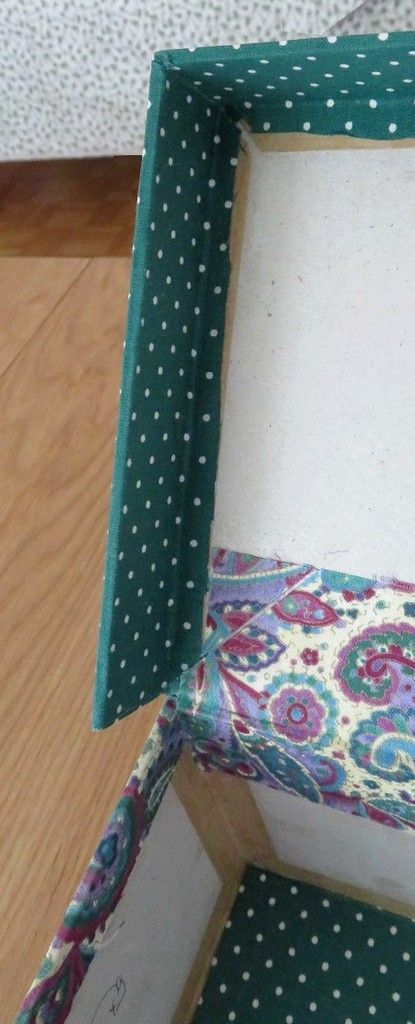

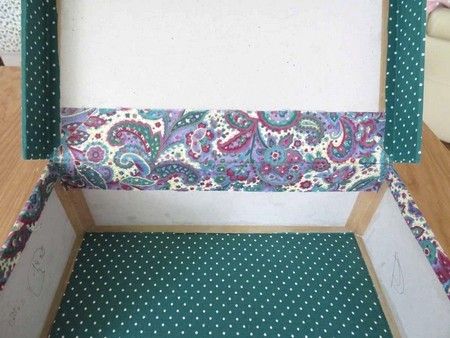

La charnière du couvercle

et le couvercle collé :



Quelques indications pour :

La_preparation_des_charnieres.pdf

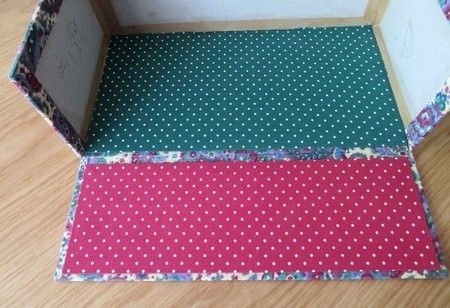

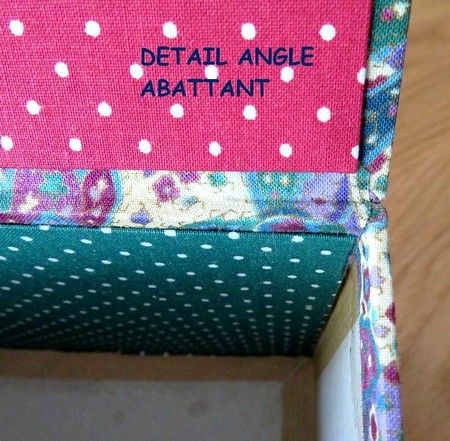

3) L’abattant :





L'abattant est monté sur la seconde charnière.



C'est le prolongement

d'une des réserves (longueur) de la carte de gainage

de l'extérieur du fond qui sera utilisée

pour la réalisation de la deuxième charnière.

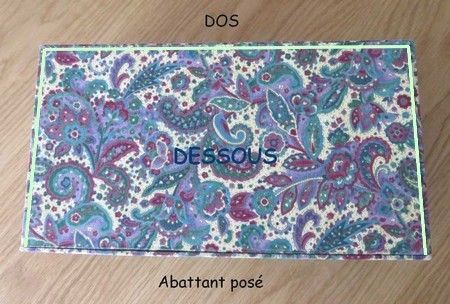

Retrait carte (épaisseur du carton) sur 3 côtés seulement.

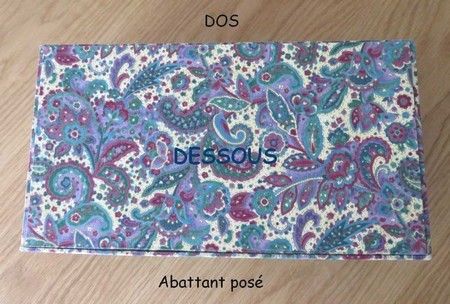

Le quatrième côté et sa grande réserve sont placés

tout au bord du fond de la boîte :

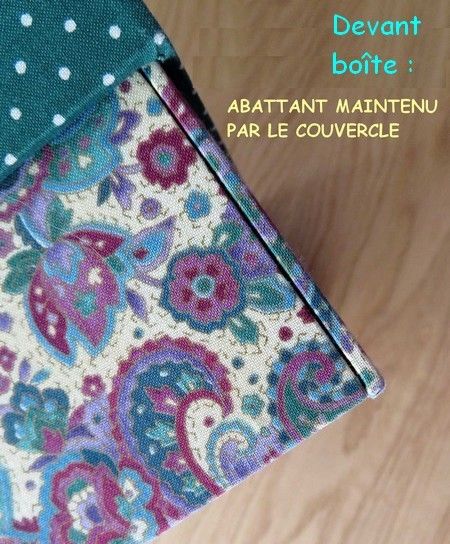

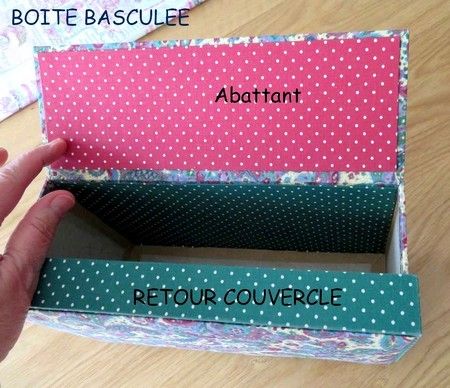

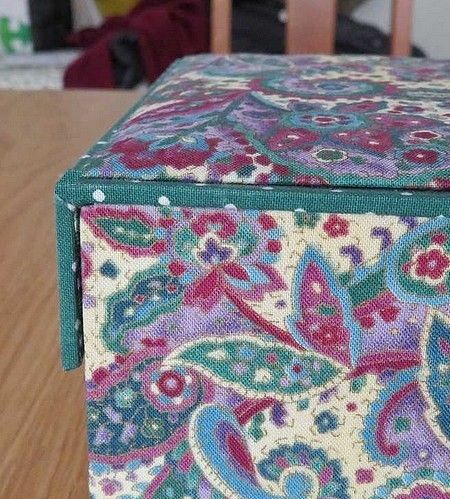

Je pense que la plus grande difficulté

est le gainage des 3 faces retour du couvercle

(tissu vert à pois blancs ici).



Bon cartonnage à tous ...

A bientôt !!!
