Un tuto pour la boîte Klimt de Paule (étape 1 la construction du corps)

Bonjour à tous !!!









I) la fabrication du corps :

a) les côtés :

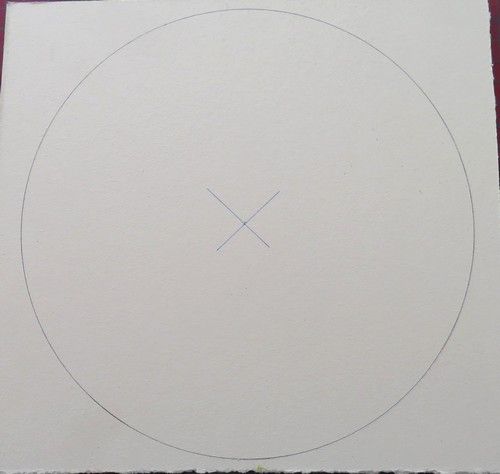

Traçage d'un cercle de 20 cm

dans du carton de 2,5 mm d'épaisseur :

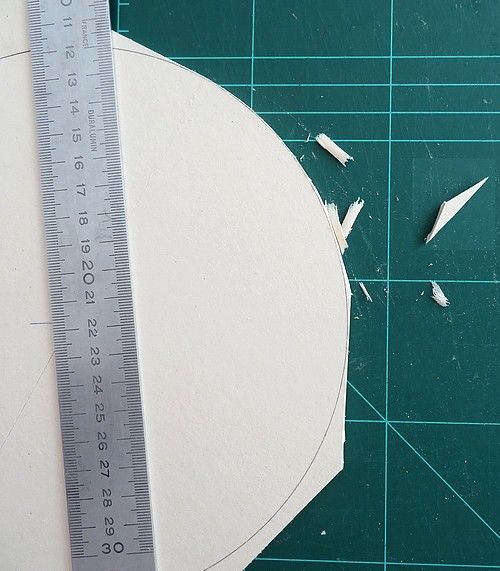

Découpage du cercle par tangences successives  :





Rendu impeccable je trouve.

Et la lame ne se coince pas

dans l'épaisseur du carton !!!





Mais pour info,

on peut aussi travailler avec un compas-cutter ...

LOL !!!



*********************

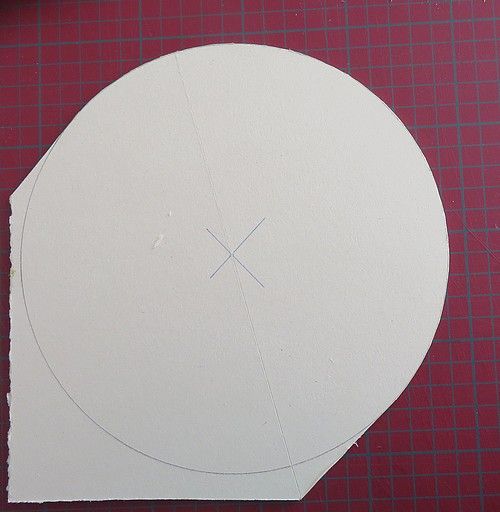

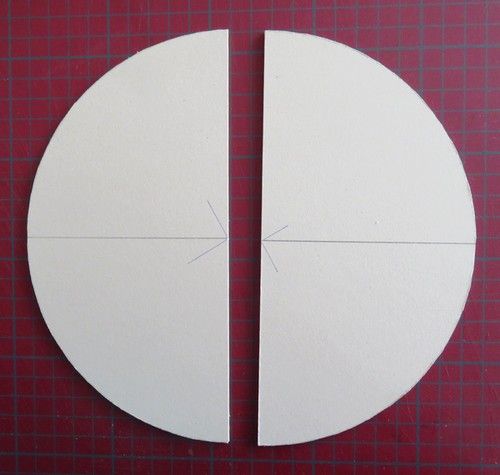

Tracé d'un diamètre :





couper :

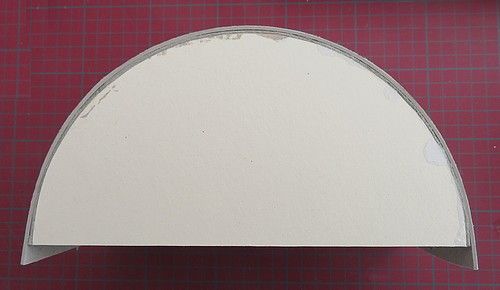

Ponçage soigné des deux courbes :





*********************

b) la surface latérale :





Préparer, dans du carton de 1 mm,

2 bandes de

(10 cm de large) x (demi périmètre de long + 2 cm)



Attention,
il faut que le sens du carton soit parallèle
à la largeur de la bande
si l'on veut que ça tourne ...

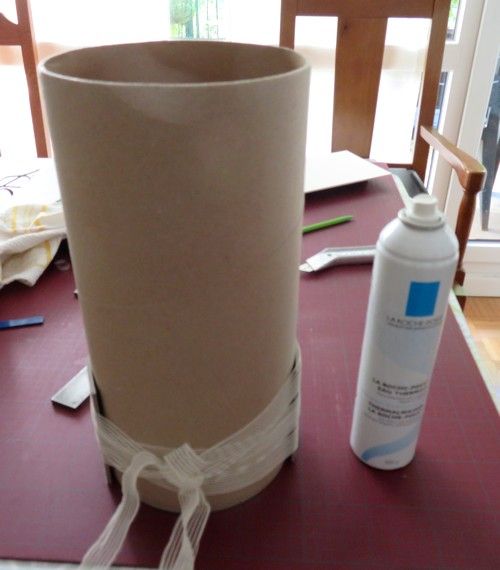

Pour aider au collage,

préparer la courbure des 2 bandes

en les humidifiant au brumisateur,

puis les enrouler ensemble

autour d'une forme arrondie

de bon diamètre.



J'ai utilisé une éprouvette,

mais une grande casserole ferait l'affaire.



Maintenir plusieurs heures à l'aide d'élastiques.

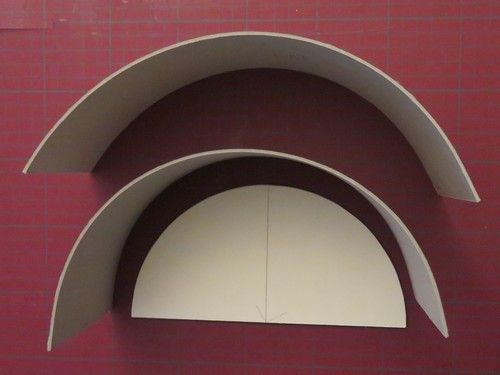

On obtient ceci :





pour info,

Périmètre = 2 * pi * r

Calcul facile ici.





Remarque :
On peut aussi utiliser de la carte d'encadrement,
mais l'épaisseur étant de 0,7 mm
ce sera un peu plus complexe
et il faudra peut-être poser 3 bandes !!!





c) la pose de la première bande.

S'aider d'élastique, poser tout se suite des krafts.

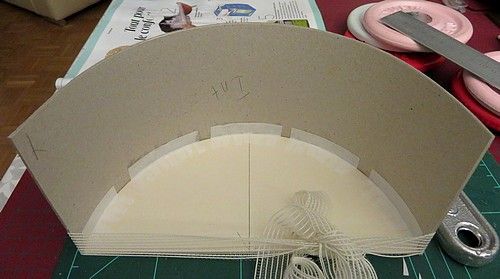

La bande est collée autour de l'arrondi :





Bien maintenir les extrémités.

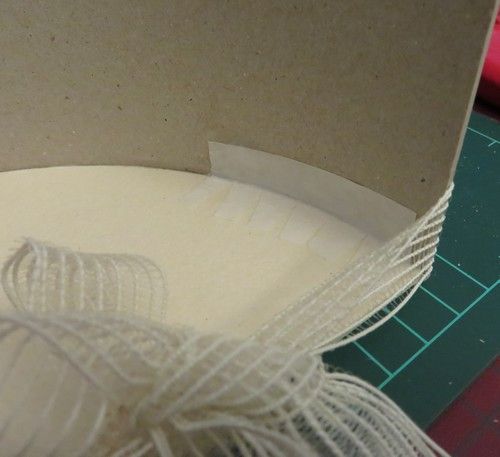

Je trouve cet élastique à froncer bien pratique

pour cela ...

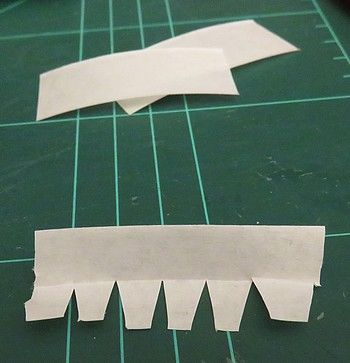

le crantage des krafts :





Retourner l'ensemble pour poser de la seconde face :

et kraftage :

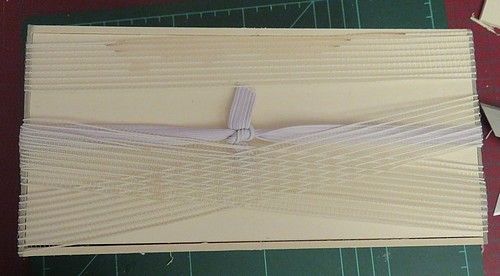

Maintenir l'ensemble avec des élastiques

en positionnant un rectangle de carton

(qui deviendra contre-couvercle)

pour que l'ouverture soit bien rectangulaire :







d) la pose de la deuxième bande :



Grâce à la mise en forme, c'est assez facile de

coller la seconde bande sur la première.

Commencer par le dessous

et aller vers la droite, puis vers la gauche :



Bien appliquer ...

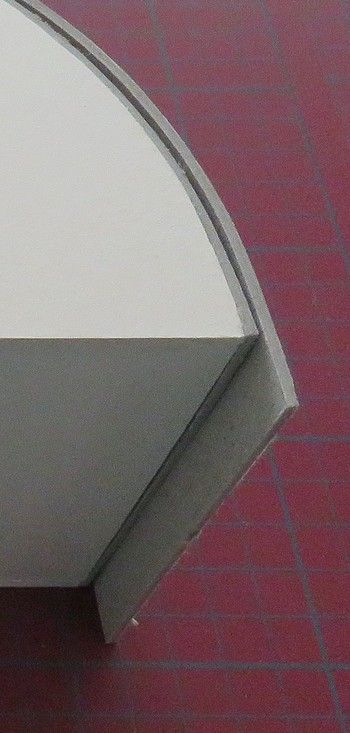

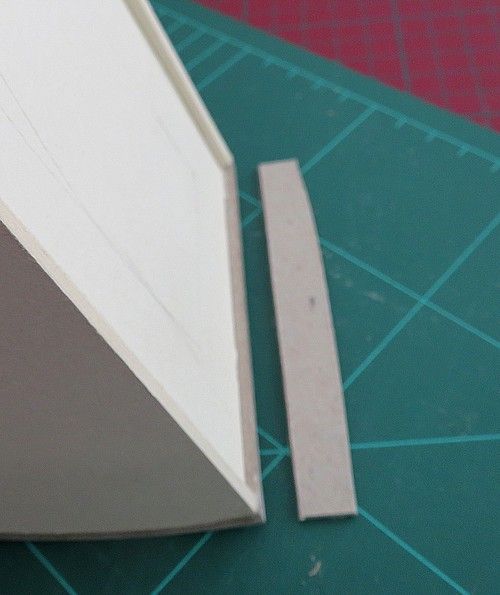

Recouper les 2 extrémités.



On peut remettre des élastiques,

mais le volume est prêt pour le gainage :





Il faudra poncer l'ensemble soigneusement aussi !!!



Un_tuto_pour_la_boite_Klimt_de_Paule_

etape_1  la construction du corps.pdf





Bonne découverte,

bon cartonnage !!!

A bientôt ...
