Pas à pas : une boîte à "zapettes" (5)

Publié par Marie-Thérèse









La même quelques minutes plus tard !!!

Beau temps sur mon vélux ...

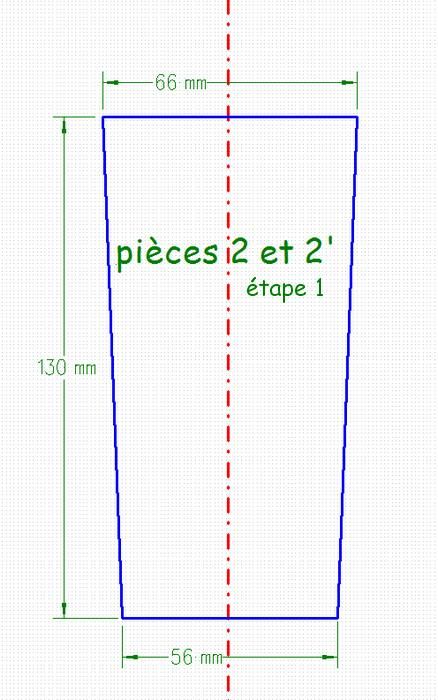

Voici cette fois le plan de traçage des éléments 2 et 2' :-)))





En me relisant,
c'est vrai que j'aurais pu éviter de chinoiser pour quelques millimètres !!!-)))

Mais c'est tout moi ...

Et j'avais passé pas mal de temps sur les protos ...
Le nez dans le guidon quoi !!!





Vous avez pu constater sur l'objet fini que les extrémités étaient plus basses que le reste ...

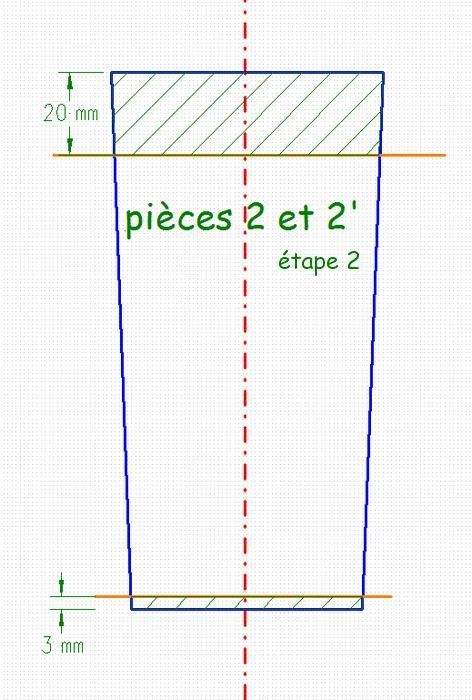

Il faudra donc ôter 2 cm en haut de chaque pièce 2 et 2'.
On enlève après construction
pour respecter l'inclinaison des arêtes qui est de 0,5 cm pour 13 cm ...




Mais ce qui est moins visible,
 c'est qu'il faut aussi enlever un petit 3 mm
en bas de chaque pièce,
car sinon, on n'obtient pas l'horizontalité du bas de la boîte !!!

A cause des obliques,
le développement de la surface latérale ressemble un peu à celui d'un abat-jour mais cassé !!!
Je vous montrerai par la suite ... :-)))


Ne pas oublier le petit ajustage du bas (avec trichouille si besoin) !!! :-)))


 Bon traçage !!!
A bientôt !!!
